LYNX II PCB

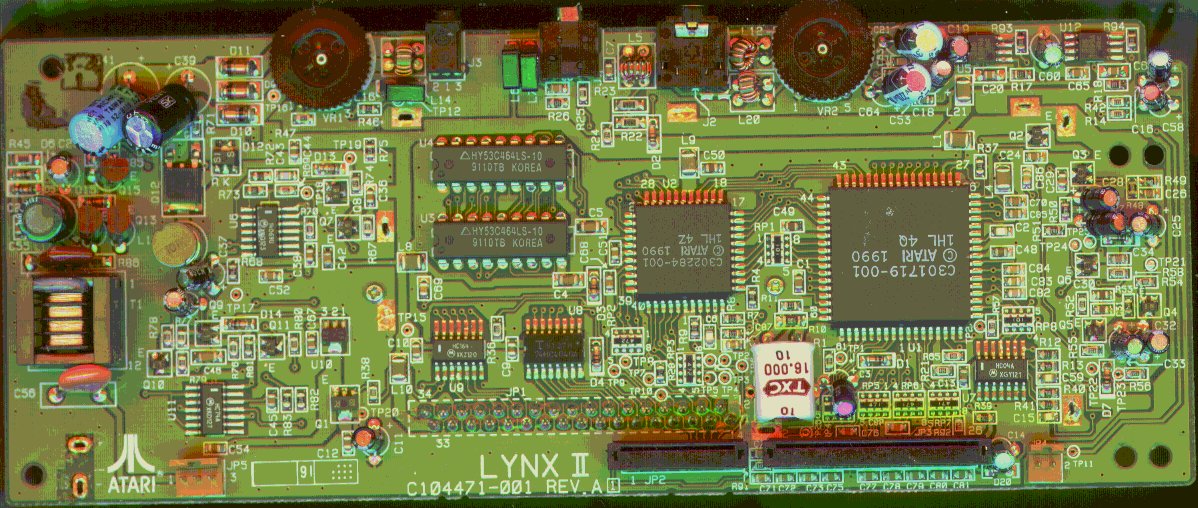

Speaker connector Batteriepack connector LCD backlight power Keyboard connector LCD connector 16MHz Crystal Oscillator MIKEY custom chip SUZY custom chip DRAM 1 DRAM 2 74HC4040 74HC164 Cartridge slot 4069 74HC04 U11: 74HC74 U5: LM386 U12: LM386 Lynx II PCB
